帶您認識石材加工中的這些開料切板設備（圖）

旋轉樓梯加工涉及到許多的設備，按加工工藝劃分有開料設備、切板設備、造型設備、打磨拋光設備。這些設備再依據產品加工又可以細分，象造型設備又有線條造型設備、圓弧板造型設備、圓柱造型設備等。本篇闡述旋轉樓梯加工設備中的開料、切板設備。

1

開料設備

（1）大板開料設備

大板開料高備有單片鋸、拉鋸、砂鋸、圓盤鋸、多軸金剛石串珠繩鋸。

?.單片鋸

單片鋸是只安裝1條鋸條的開料設備，多用于荒料的修邊、分料，開料。少量大板及特殊厚度板多用單片鋸開料。圖1為單片鋸。

?.拉鋸

排鋸為大理石大板的鋸解設備，特別適合大荒料、大批量的大板生產，生產效率高，生產出來的大板產品平整度、厚度偏差小。圖2為拉鋸。

?.砂鋸

砂鋸為石材鋸切大板的另一種重要設備，因其以鋼砂與石灰作為切割的輔助材料，故稱其為砂鋸。砂鋸主要用于鋸解花崗石大板。

圖砂鋸

?.多繩金剛石串珠繩鋸

石材加工的新技術層出不窮，多繩金剛石串珠繩鋸便是一個開大板的新工藝、新技術，已正在石材加工領域大力推廣、運用。多軸金剛石串珠繩鋸?fù)黄屏松颁徟c拉鋸的局限性，既可以鋸解軟性石材，也可以鋸切硬的石材。

圖多繩金剛石串珠繩鋸

?.圓盤鋸

圓盤鋸是拉鋸、砂鋸之外的又一種鋸切大板、毛坯料的重要設備。由于它在鋸切荒料時可以鋸切任意厚度的板材、毛坯料，而且設備便宜，場地面積占小，每切一種厚度的板材不需要復雜的調整鋸條的程序，因此圓盤鋸的使用非常普遍。圓盤鋸非常適合小批量、多厚度、多品種板材的加工。

圓盤鋸多用于鋸切條板，適用于鋸切高度950㎜以下的荒料，在小批量毛板的加工上鋸切的效率大于拉鋸、砂鋸。但由于圓盤鋸的刀刃的厚度過厚，用于鋸切條板浪費材料，因此用圓盤鋸鋸切毛板越來越少，代之而起的是圓盤鋸組合套鋸。

按圓盤鋸直徑大小劃分

為￠2400、￠2200、￠2000、￠1600、￠1200圓盤鋸。

按圓盤鋸的切割深度劃分為大切機、中切機、小切機。大切機鋸切深度在750mm以上；中切深度在600 mm以上；小切深度在300 mm以上。

圓盤鋸

?.對剖開板設備

臥式開料對剖機為用于開價值貴，數量少的石材開料設備。開料對剖機使用的開料刀具為金剛石帶鋸條，鋸條的厚度不超過3mm，因此開料過程中的鋸縫小，特別適合玉石類價值昂貴的石材開料。但是，這種設備開料效率較低，開料成本相對較高，用于石材開料不是很實用，但國內還是有少數加工高檔石材的生產企業用它開料。

圖7對剖開板設備

（2）坯料開料設備

旋轉樓梯的起步圓柱、欄桿柱（花瓶柱）等其它旋轉樓梯回轉體產品、線條均是用坯料造型加工而成的，開坯料是旋轉樓梯加工中的常見加工工序。旋轉樓梯坯料開料設備的單片鋸、圓盤鋸、金剛石開料串珠繩鋸、金剛石圓弧板串珠繩鋸、電子橋切機。前四種設備用于開厚板，電子橋切機對坯料進行分件。

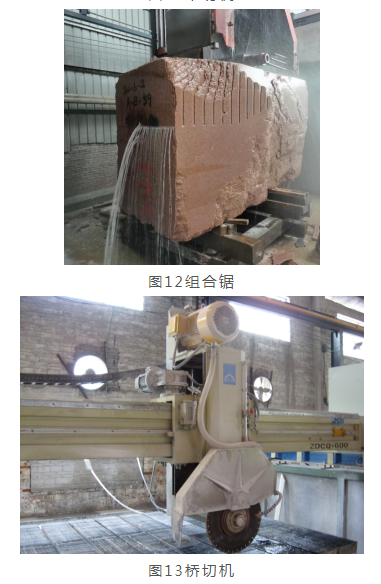

圖8、圖9為大切開坯料；圖10、圖11為中切機開坯料；圖12為組合鋸開坯料；圖13為切割坯料的橋切機。

大切

中切機

組合鋸 橋切機

2

切板設備

旋轉樓梯加工中既要切普型板、也要斜異型板，尤其是切平行四邊形異型板更多。因此旋轉樓梯切板要依據產品特點選擇合適的切板設備。

（1）橋切機

橋切機是旋轉樓梯加工中用于切板極其常見的切板設備。它不僅可以切普型板產品，也可以將工作臺轉一定的角度，切異型板產品。

圖14橋切機

（2）電子橋切機

電子橋切是比橋切機更加工先進，自動化程度更高的切板設備。電子橋切機比橋切更先進之處在于它的機頭既可以水平方向自由旋轉任意角度，機頭還可以在垂直方向擺0°～90°，正是因?yàn)闄C(jī)頭可以在水平方向、垂直方向任意擺角，因此電子橋切機在切旋轉樓梯的異型板時不但精準度高，而且生產效率也很高，是加工旋轉樓梯最佳的加工設備。

圖15電子橋切利用水平轉角功能斜切切板；圖16利用垂直方向擺角功能對切好的板撇底加工。

電子橋切

（3）手搖切機

手搖機盡管是極其落后的石材加工設備，但因其在撇、開槽、切角、切小規格產品上具有靈活、快捷的優勢，加之設備很便宜，因此該機還是深受許多的石材加工企業的喜愛，依舊用于石材各種產品的加工。

圖17制作一個定位模，可以對旋轉樓梯線條、異型板切角；圖18把手搖機機頭轉個角度，可以對旋轉樓梯產品做撇底、撇面的加工。

手搖機

圖19制作一個定位模，可以用手搖機修切小拱高的圓弧板產品。

圖19手搖機

（4）水刀機

水刀機是利用高壓水射流切割石材產品的一種設備。由于水刀機可以切割各種幾何形狀，被大量應用于切割石材異型板材產品，而且切割異型產品的效率高，精度好。水刀機可以用于切割旋轉樓梯的踏步異型板、側板異型板、彎位線條、蓋板、底板。

 圖20水刀機

作者 | 晏輝
