天然花崗石裝飾如何實現(xiàn)高品質(zhì)工程？

　　有信心，還要有方法，接下來，我們就針對花崗石工程進行分析和探討。在此呢，小編也真誠希望，大家能點擊大標題旁的藍色字體加入進來，因此這既是對小編辛苦的肯定，更主要的，這里的好東西，還遠不止這些哦~

　　一、花崗石工程“三難”

　　做花崗石工程有三難：接縫處理難、研磨難、拋光難。本文將圍繞這三個難點進行闡述和分析，最終給出一個解決方案。更多精彩，盡在新易豐石材護理企業(yè)~

　　如何做好花崗石?

　　二、什么是花崗石

　　花崗石是在高溫、高壓條件下，由巖漿冷卻形成的一種火成巖。主要成分是石英、長石、云母?；◢徥梢愿鶕?jù)SiO2含量，分成四大類：

　　1、酸性巖：SiO2含量≥66%。

　　2、中性巖：SiO2含量53~66%。

　　3、基性巖：SiO2含量45~53%。

　　4、超基性巖：SiO2含量<45%。

　　花崗石硬度在70HSD以上，但差別很大，這主要是由SiO2含量決定的，SiO2含量越高，硬度越高。正是由于成巖過程、成分多樣，才使得花崗石成為一種質(zhì)地堅硬、密度大、耐酸堿、品種多樣的石材類型。

　　多種多樣的花崗石

　　三、花崗石工程難點

　　前面提到的“三難”，就是由花崗石本身的特性決定的。

　　1、無縫處理難

　　花崗石的花紋是自然產(chǎn)物，人類無法復制。補膠時，底色可以模仿，但花紋無法模仿，這就造成花崗石工程很難實現(xiàn)真正完美的無縫化處理。實際操作中，縫隙越窄，整體效果越好?？p隙過寬，避免不了會留下明顯的痕跡。

　　2、研磨難

　　硬度高達70~120HSD的花崗石，對機械、磨片、操作工藝都有著較高的要求?；◢徥w研磨易出現(xiàn)平整度、劃痕、光澤度不佳等問題。

　　3、易出問題

　　花崗石所含的多種成分，造成了花崗石的顆粒狀結(jié)構(gòu)。這使得花崗石吸水率普遍較高，容易出現(xiàn)色素污染、水斑、銹斑等現(xiàn)象。

　　4、出光難

　　正是上述種種原因的綜合，造成了花崗石難出光。不過，在這里小編可以給大家提升信心：這種難度，只是相對的。只有科學分析問題所在，才能給出完美的解決方案。接下來就是哦~

　　四、解決方案

　　1、機械選擇

　　花崗石工程對機械有著明確的要求：重量必須在220kg以上，320kg以上最佳。動力必須強勁，10P以上最佳。轉(zhuǎn)速不得低于900rpm。行星磨頭最佳。

　　2、磨片選擇

　　①研磨整平階段(水磨)

　　應選用50#和200#花崗石專用磨片。要求：必須是金剛石磨片，要有優(yōu)越的切削能力，顆粒不能太粗以免產(chǎn)生深度劃痕，要有良好的耐磨性，每套磨片應研磨達到800平方以上。注意：慎用金屬磨片，防止造成劃痕太深，無法修復。

　?、谘心?yōu)化階段(水磨)

　　選用300#和500#花崗石專用磨片進行優(yōu)化。

　　③研磨拋光階段(干磨)

　　要選用能干磨的1000#、2000#、3000#花崗石專用磨片。

　　3、結(jié)晶產(chǎn)品選擇

　　非常抱歉，小編在這里不得不提到產(chǎn)品，因為所有的技術(shù)，終歸離不開產(chǎn)品，這一點希望大家理解和支持。而產(chǎn)品本身代表的，也不可能只是經(jīng)濟價值，更主要的是一種解決問題的方法和思路。小編在此推薦的是“石材封釉材料”，這種材料為花崗石拋光提供了一種科學的思路和解決方法。

　?、俨牧铣煞?/p>

　　封釉材料主要成分是SiO2、Al2O3、SiC。

　?、谟H和性

　　封釉材料中所含SiO2，與花崗石成分有著天然的親和力。可以在花崗石表面形成堅硬的，與瓷器表面釉質(zhì)類似“封釉層”。

　?、厶钛a作用

　　封釉材料中所含Al2O3、SiC，實際上是一種研磨優(yōu)化材料，可以有效填補花崗石表面缺陷及微孔，這是實現(xiàn)高光澤度的必要條件。

　?、軐嶋H效果

　　黑金沙90度以上是基本要求

　　五、花崗石一般工藝流程

　　1、成品保護

　　為保護周邊物品不受污染，用塑料薄膜將周圍物品覆蓋起來，用美紋紙固定。要求：要保持物品不受清縫過程中灰塵的污染和打磨過程中泥漿的污染。

　　2、無縫化處理

　　用“角磨機+0.7mm切縫片+0.3mm清縫片+進口云石膠+批刀+刮板+吸塵器”進行無縫化處理。要求：補膠顏色與石材基本保持一致;修補縫要求橫平豎直，無論是直視或是斜視均呈現(xiàn)無縫的效果;不得出現(xiàn)斷縫、串縫。

　　3、防護處理

　　花崗石工程必須做好防護處理，在這里有兩種選擇：滲透型防護劑和水性防護劑。

　?、贊B透型防護劑

　　若時間充裕，則應選擇滲透型防護劑。大面積施工時，將滲透型防護劑倒在花崗石表面，用滾筒或刮板進行涂刷，要求：足量、均勻、養(yǎng)生24小時以上。

　　②水性防護劑

　　若時間緊，則采用水性防護劑1:20兌水，用滾筒、刮板、或噴霧器進行涂刷，噴霧器效率最高。要求：足量、均勻、養(yǎng)生24小時以上。

　　4、整體研磨處理

　?、傺心フ?/p>

　　依據(jù)前面選擇機械和磨片的要求，用自重220kg以上研磨機，配合50#和200#金剛石磨片進行整平處理。要求：花崗石研磨的平整度問題必須在這一步實現(xiàn)，平整度要達到2m±1mm;20cm±0mm。

　?、谘心?yōu)化

　　用花崗石專用磨片300#和500#，交叉研磨3遍以上，以光澤度達到25度以上為標準。

　?、垩心伖?/p>

　　用花崗石專用磨片1000#、2000#、3000#進行干磨，以光澤度達到70度以上為標準。

　　5、結(jié)晶拋光

　　用“晶面機+3M4100#百潔墊+石材封釉1號、2號”進行結(jié)晶拋光處理

　　步驟一：用2號打底，拋干。

　　步驟二：將1號、2號以1:1比例混合，拋干。重復1~2遍，光澤度可達90度以上。

　　六、效果展示

　　五蓮紅

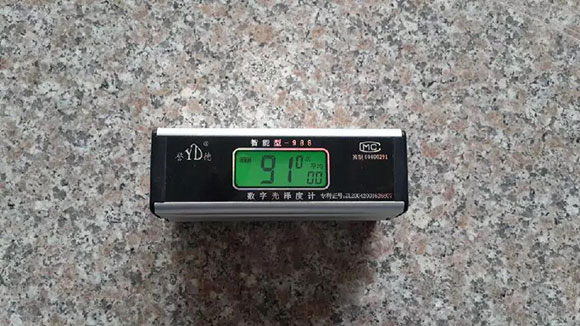

　　灰麻

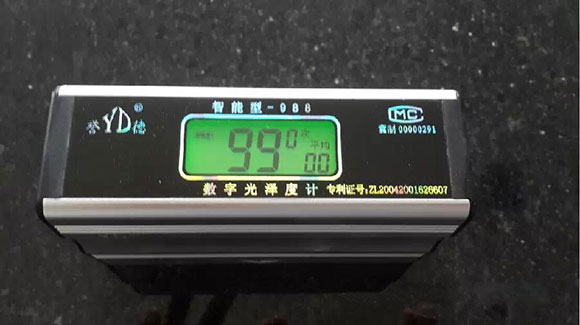

　　黑金沙

　　白麻

 來源：新易豐石材護理企業(yè)
